最大的电动液压伸缩开合式张拉膜结构建筑雨伞



最大的伸缩开合式建筑雨伞应该是由德国的str.ucture公司结构设计,SL-Rasch公司制造而成的。


  参与设计公司有:SL-RaschGmbH总承包,法国赛发ESI材料,利勃海尔Ehingen结构加工,慕尼黑工业大学静力学动力测试。

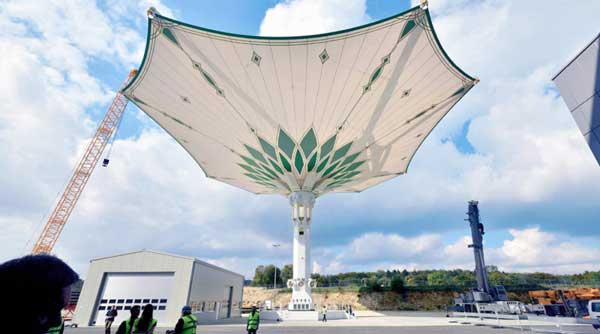

  它叫做张拉膜建结构筑雨伞,打开之后,长60米,宽60米。重18吨,高40米,收起来时就好像一个通天宝塔柱子。


  而当其打开之后,就变成一个巨大无比的伞。遮阳总面积可达到3600平方米,几乎是标准足球场的一半。


  并且,还有液压驱动装置和降温装置和LED灯光音响装置等设备,以及一个4个巨大的时钟。

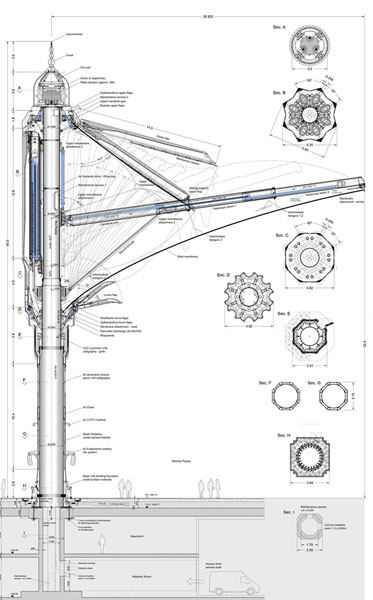

  大型景观张拉膜建结构伸缩开合式建筑雨伞机械原理设计图纸已经结构说明

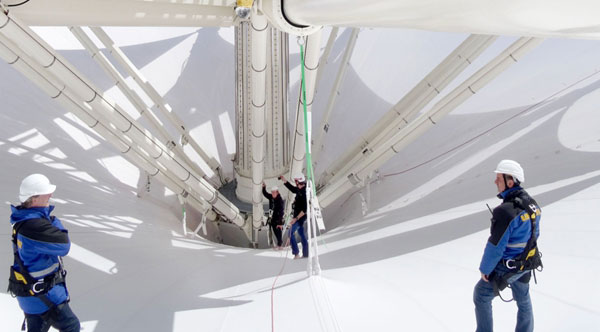

  现安装在沙特阿拉伯麦加大清真寺北院,共有八把。最大的伸缩开合式张拉膜结构建筑雨伞,采用聚四氟乙烯织物柔性的PTFE玻璃纤维材料制造,具有高级别防火性能。同时,还可以抵御150公里/小时的大风,并可阻挡120度的高温。


  结构计算是通过在29m屏幕上进行现场测试来验证流体结构模拟方法。为此,在瞬态风荷载下以自然比例计算了筛网原型的结构响应,并与实验确定的内力和测量的变形进行了比较。可以证明,基于计算机辅助的风模拟方法可以对设计值进行可靠的预测。


  除此之外,还有个小一号的版本,长30米,宽30米,高30米的伸缩开合式张拉膜结构建筑雨伞。


  目前,已经安装在麦地那清真寺,共有300把这样的伸缩开合式建筑雨伞。

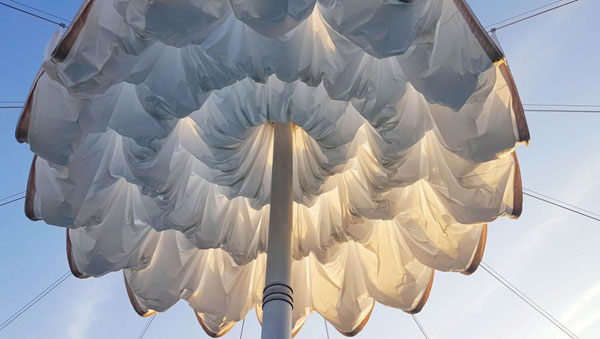

  而且,建筑雨伞分为两种一种是活动开合式膜伞,另外一种是伸缩折叠式膜伞,自动折叠或展开,可避免它们之间发生碰撞。自从建成之后,就成为了麦地那清真寺著名的景点。


  活动开合式膜伞示意图,伸缩折叠式膜伞示意图


  德国瓦瑟拉芬根的文艺复兴时期城堡,就安装了四把10米X10米,100平方米的建筑雨伞。它们可以在短短几分钟内打开和折叠,不仅能抵御日晒雨淋,而且漏斗状的膜还可雨水收集系统,然后通过立柱分流回收在利用。


  沙特的吉达机场,设计了两把方形遮阳伞。此外,入口大厅还一个帐篷屋顶。50米x50米的薄膜还配备了900个LED吊灯,提升夜晚的灯光效果。


  SL-Rasch公司同时承建了麦地那世界第二高的建筑顶上的拉膜结构也是出自他们之手。

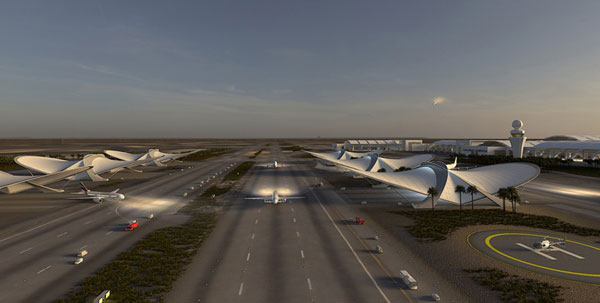

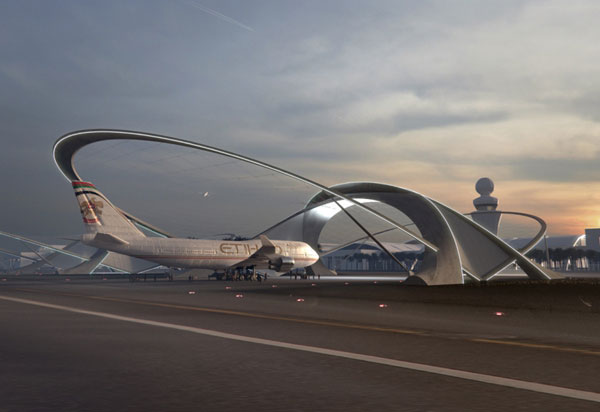

  还有机场的飞机遮阳雨棚,机库雨篷。


  阿布扎比的一个私人会所也是SL-Rasch公司又一项伸缩开合式屋顶屋面的力作,开启伸缩折叠开合式商业街屋顶张拉膜结构建筑工程创举,泳池上方有个大天窗,中间有10米高大伞,可根据天气打开或合上。


  总之,都是些大型膜结构。


  而最有名的还是他们的巨伞,凭借其创新的设计,获得了国际建筑工程大奖


  这设计简直是逆天啦!德国人办事认真严谨不投机取巧,正是现代科学技术领先的最好保障和素质。


  扎实刻苦的努力,严谨的实验,一丝不苟的制造工艺,以及庞大严密的系统工程。这些东西远远不是凭着一点点的所谓“天才”或者“灵感”能取得


  造了把伞,竟半个足球场大!可喜的是,时至今日,某些人依然幻想着可以通过剽窃盗版投机取巧伪劣仿造!
